Karakteristika og anvendelser af dybe rilleboldlejer, vinkelkontaktkuglelejer og trykkuglelejer

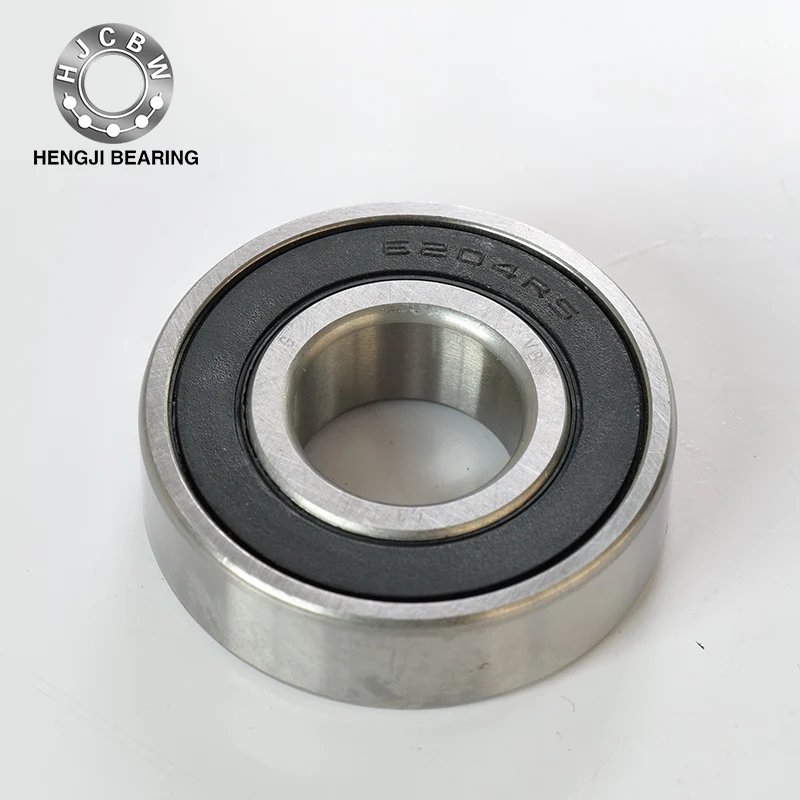

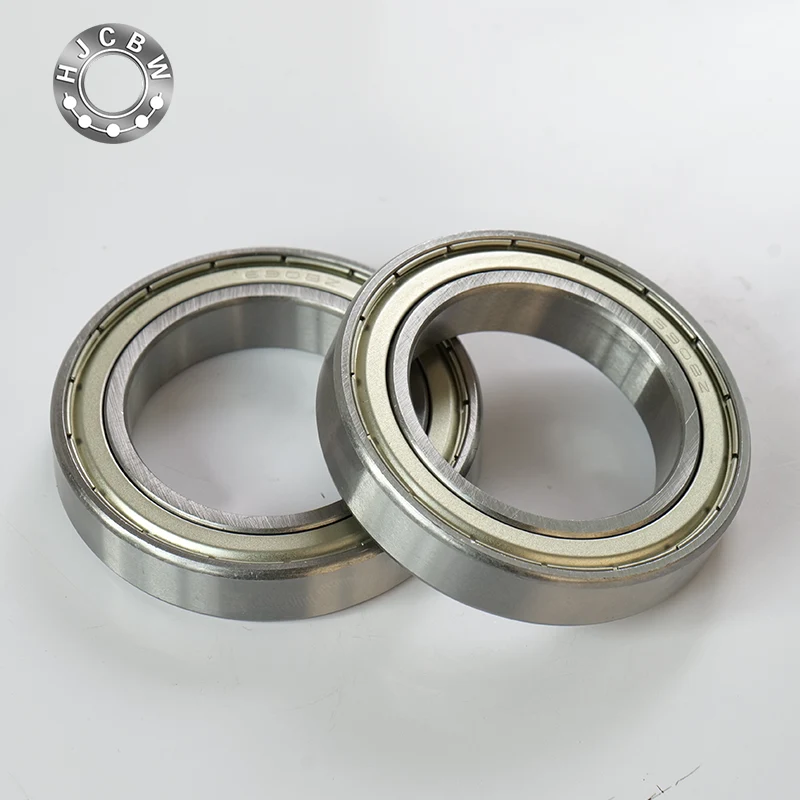

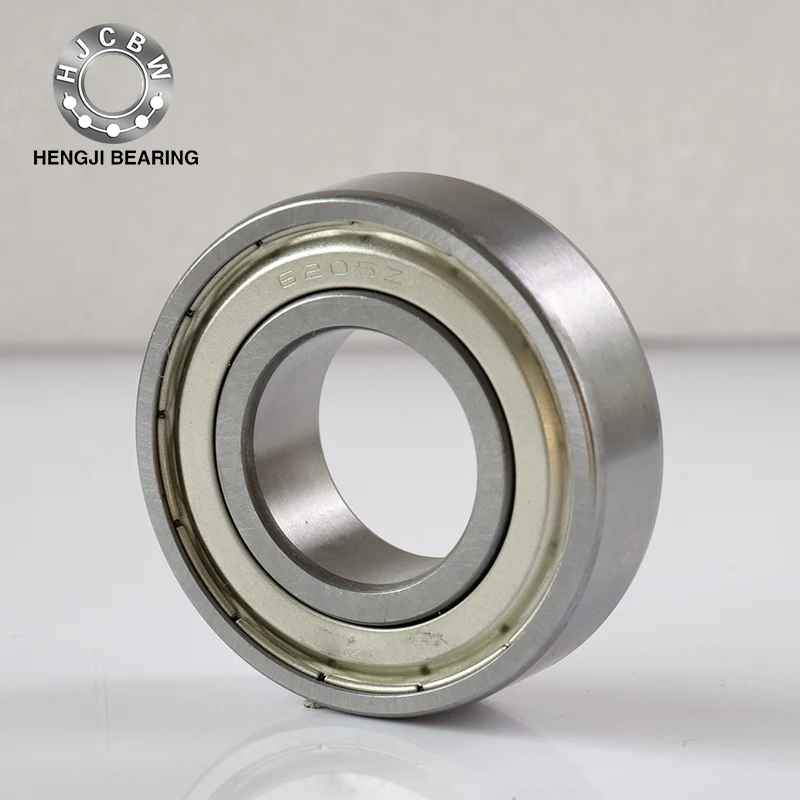

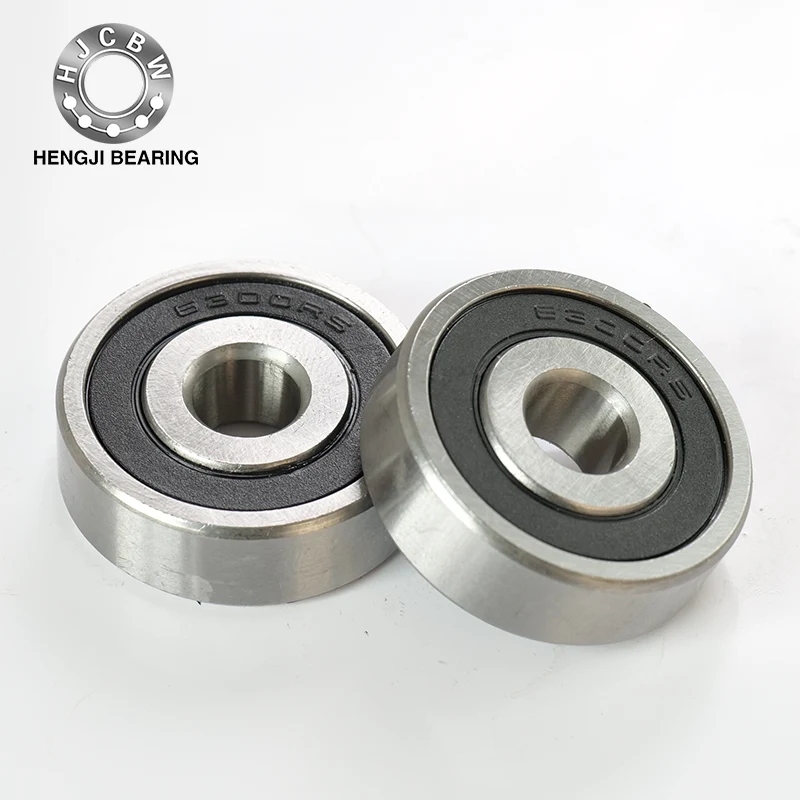

Dyb rille kuglelejer

Funktioner:Dyb rille kuglelejerer repræsentative rullende lejer med en lang række anvendelser. De kan modstå radiale belastninger og tovejs aksiale belastninger og er egnede til anvendelser, der kræver lav støj, højhastighedsrotation og lav vibration. Forseglede lejer med stålstøvdæksler eller gummiprodukter er forudfyldt med en passende mængde fedt. Lejer med tilbageholdelsesringe eller flanger på de ydre ringe er let at finde aksialt og installere i huset. Dimensionerne af højbelastningslejer er de samme som med standardlejer, men der er en fyldningsrille på de indre og ydre ringe, hvilket øger antallet af kugler og den nominelle belastning.

Hovedsageligt anvendelige bure: stålstemplingsbure (bølgeform, kronformet ... enkelt række; S-formet ... dobbelt række), kobberlegering eller phenolharpiksskårne bure, syntetiske harpikstøbte bure.

Hovedanvendelser: Biler: Baghjul, transmissioner og komponenter til elektriske enheder.

Elektrisk: Generelle motorer, husholdningsapparater.

Andre: Instrumenter, forbrændingsmotorer, konstruktionsmaskiner, jernbanekøretøjer, indlæsning og losning af maskiner, landbrugsmaskiner, forskellige industrielle maskiner.

Vinkelkontaktkuglelejer

Funktioner: Der er en kontaktvinkel mellem ringen og bolden. Standardkontaktvinklerne er 15 °, 30 ° og 40 °. Jo mindre kontaktvinklen er, jo mere befordrende for højhastighedsrotation. Jo større kontaktvinklen er, jo større er den aksiale belastningskapacitet. Enkelt række lejer kan modstå radiale belastninger og ensrettede aksiale belastninger. DB-kombination, DF-kombination og dobbelt række lejer kan modstå radiale belastninger og tovejs aksiale belastninger. DT -kombination er velegnet til lejligheder, hvor den ensrettede aksiale belastning er stor, og den nominelle belastning af et enkelt leje er utilstrækkelig. Lejer med høj hastighed ACH-type har en lille kugddiameter og et stort antal bolde. De bruges for det meste i maskinværktøjsspindler. Vinkelkontaktkuglelejer er egnede til højhastigheds- og højpræcisionsrotation. Strukturen er, at to enkelt række vinkelkontaktkuglelejer kombineret på bagsiden deler de indre og ydre ringe, som kan modstå radiale belastninger og tovejs aksiale belastninger. Der er også forseglede typer uden at fylde rillelejer.

Hovedsageligt anvendelige bure: stempling af stempler på stålplade (skålformet ... enkelt række; S-formet, kronformet ... dobbelt række), kobberlegering eller phenolharpiksskårne bure, syntetisk harpiks dannede bure.

Hovedanvendelser: Enkelt række: Maskinværktøjsspindler, højfrekvente motorer, gasturbiner, centrifugalseparatorer, små biler foran hjul, differentielle tandhjul.

Dobbelt række: oliepumper, rødderblæsere, luftkompressorer, forskellige transmissioner, brændstofinjektionspumper, udskrivningsmaskiner.

Trykkuglelejer

Funktioner: Det består af en skiveformet raceway-ring med en raceway, en bold og en burforsamling. Raceway -ringen, der matcher skaftet, kaldes skaftringen, og raceway -ringen, der matcher huset, kaldes sæderingen. For tovejselejer matches den midterste ring med skaftet. Envejslejet kan modstå envejs aksiale belastninger, og tovejslejen kan modstå to-vejs aksiale belastninger (heller ikke modstå radiale belastninger).

Hovedsageligt anvendelige bure: stemplingsbure med stålplade, kobberlegering eller phenolharpiksskårne bure, syntetisk harpiks dannede bure.

Hovedanvendelser: Bilstyrke, værktøjspindler med bil, værktøjsværktøj.
